Ou est la prise de diagnostic sur Citroen C4 Picasso PH 1 ?

Découvrez où se trouve la prise OBD2 de votre Citroën C4 Picasso Phase 1. Ce guide vous indique précisément l'emplacement du connecteur de diagnostic pour faciliter vos opérations d'entretien.

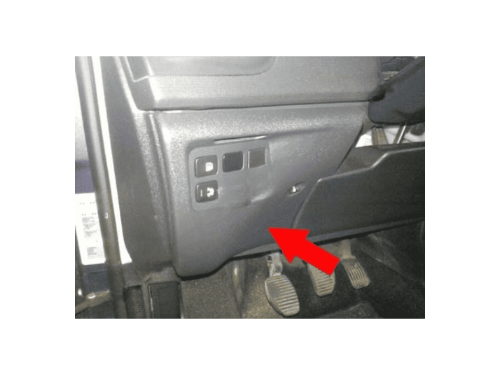

Boutons de reglage de la hauteur des phares dans une Citroen C4 Picasso

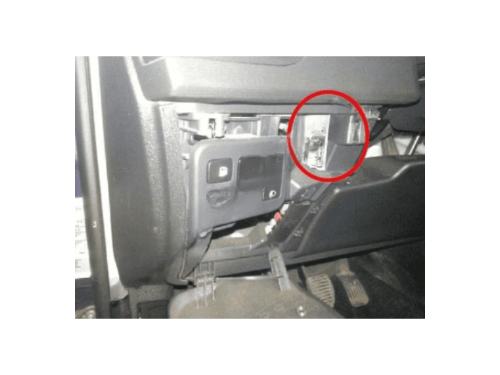

Emplacement de la prise de diagnostic OBD2 sur une Citroën C4 Picasso

  1. Accédez au poste de conduite

    Installez-vous côté conducteur de votre Citroën C4 Picasso Phase 1. Orientez votre regard vers la partie basse du tableau de bord, à droite de la colonne de direction. C'est dans cette zone que se dissimule le connecteur OBD2.

  2. Repérez le cache de protection

    La prise OBD2 est protégée par un petit cache amovible situé sous le tableau de bord. Ce cache discret se fond dans l'habillage intérieur. Identifiez-le visuellement avant toute manipulation pour éviter d'endommager les garnitures environnantes.

  3. Retirez le cache amovible

    Ôtez délicatement le cache de protection en le tirant vers vous. Aucun outil n'est nécessaire pour cette opération. Le connecteur OBD2 à 16 broches apparaît alors, prêt à recevoir votre valise de diagnostic automobile.

  4. Branchez votre valise diagnostic

    Insérez le connecteur de votre outil de diagnostic dans la prise OBD2. Assurez-vous que la connexion soit bien engagée. Mettez le contact de votre Citroën C4 Picasso Phase 1 sans démarrer le moteur pour initialiser la communication avec l'électronique du véhicule.
