Où est la prise de diagnostic sur Ford Mondeo 4 Mk 5 ?

Découvrez où se situe la prise OBD2 sur votre Ford Mondeo 4 Mk5 (depuis 2014). Ce guide vous accompagne pas à pas pour localiser rapidement le connecteur diagnostic de votre véhicule.

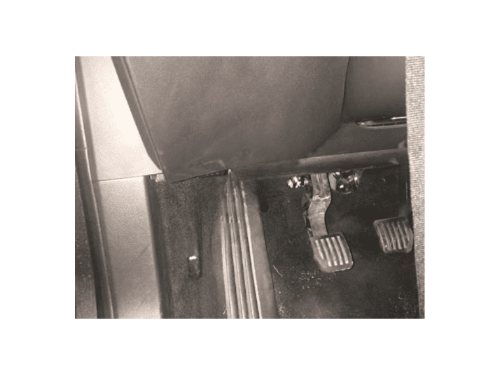

Vue sur le pedalier d une Ford Mondeo 4 pour situer la prise OBD2

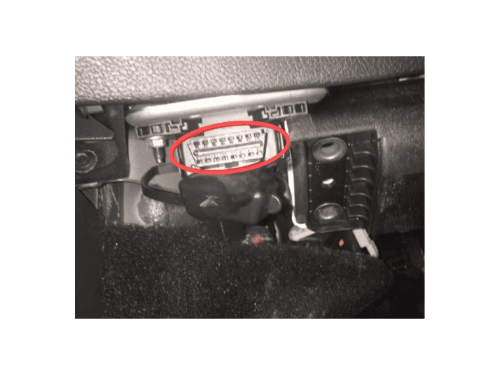

Photo montrant l emplacement de la prise OBD pour Ford Mondeo 4 avec un cercle rouge

  1. Positionnez-vous côté conducteur

    Installez-vous confortablement sur le siège conducteur de votre Ford Mondeo 4 Mk5. La prise OBD2 se trouve dans cette zone, sous le tableau de bord. Assurez-vous d'avoir suffisamment de lumière pour visualiser l'espace au-dessus des pédales.

  2. Repérez la colonne de direction

    Orientez votre regard vers la colonne de direction. La prise OBD2 est positionnée juste à gauche de celle-ci, légèrement en retrait sous le tableau de bord. Elle se situe directement au-dessus de la zone des pédales, facilement accessible.

  3. Vérifiez la présence d'un cache

    Selon la finition de votre Mondeo Mk5, un cache plastique rabattable peut protéger le connecteur OBD2. Si présent, ouvrez-le délicatement en le faisant pivoter vers le bas pour révéler la prise 16 broches normalisée.

  4. Branchez votre valise diagnostic

    Le connecteur 16 broches est désormais accessible. Insérez votre outil de diagnostic en respectant le sens d'insertion. Ce port est compatible avec toutes les motorisations : diesel TDCi, essence EcoBoost et versions hybrides de votre Ford Mondeo.
