Où est la prise de diagnostic sur Ford Mondeo 4 Mk 5 RHD ?

Découvrez où se situe la prise OBD2 sur votre Ford Mondeo 4 Mk 5 RHD (conduite à droite), produite à partir de 2014. Ce guide vous permet de localiser rapidement le connecteur pour effectuer un diagnostic électronique.

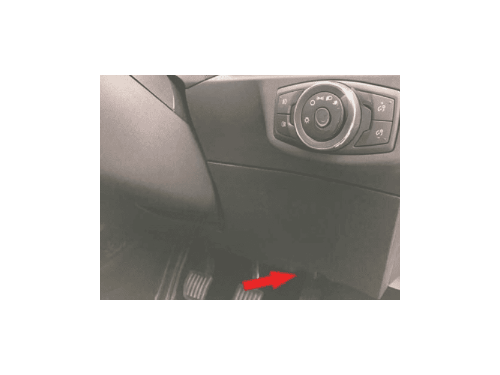

Emplacement de la prise OBD indiqué par une flèche rouge sur une Ford Mondeo 4 RHD

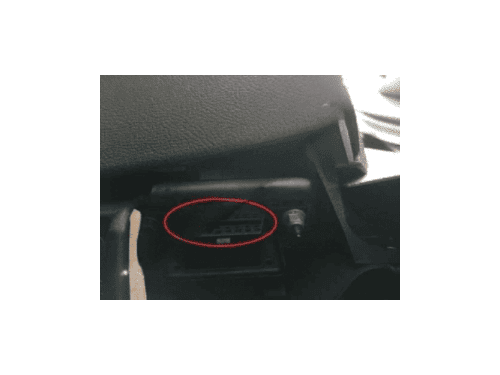

Prise de diagnostic OBD entoure en rouge sous le tableau de bord d une Ford Mondeo 4 RHD

  1. Installez-vous côté conducteur

    Placez-vous à droite du véhicule, côté conducteur sur cette version RHD. Penchez-vous sous le tableau de bord pour avoir une vue dégagée sur la zone située au-dessus des pédales et à droite de la colonne de direction.

  2. Repérez le cache plastique

    La prise OBD2 peut être dissimulée derrière un petit cache plastique rabattable. Identifiez ce cache situé juste au-dessus des pédales, légèrement décalé vers la colonne de direction. Rabattez-le délicatement pour accéder au connecteur.

  3. Identifiez le connecteur OBD2

    Vous trouverez un connecteur trapézoïdal standard à 16 broches, conforme à la norme européenne. Il est orienté vers le bas et facilement accessible une fois le cache retiré. Vous pouvez maintenant y brancher votre outil de diagnostic.

  4. Lancez votre diagnostic

    Une fois connecté, vous pourrez lire et effacer les codes défauts sur les calculateurs moteur, ABS, airbags, transmission et modules hybrides. Ce diagnostic est compatible avec toutes les motorisations TDCi, EcoBoost et hybrides de ce modèle.
