Où est la prise de diagnostic sur Ford Tourneo Connect 1 ?

Découvrez où se trouve la prise OBD2 sur votre Ford Tourneo Connect 1 (2002-2013). Ce guide vous permet de localiser rapidement le connecteur diagnostic de ce ludospace polyvalent.

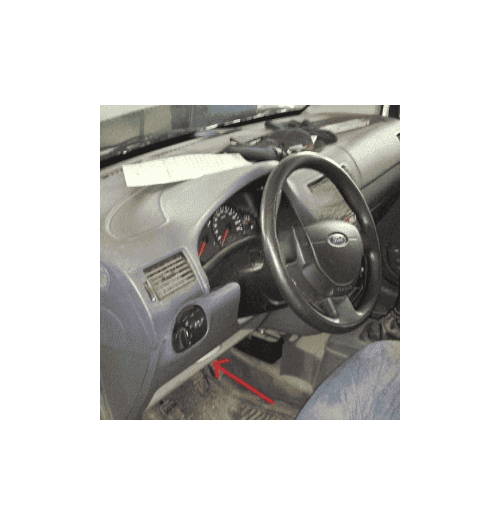

Fleche rouge indiquant l emplacement de la prise OBD pour diagnostic sur un Ford Connect

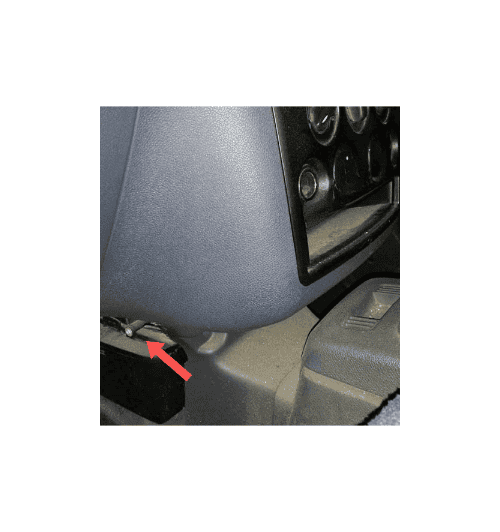

Localisation de la prise de diagnostic OBD2 sur une Ford Transit Connect au niveau de la console centrale

  1. Accédez au côté conducteur

    Installez-vous à la place conducteur de votre Ford Tourneo Connect 1. La prise OBD2 se situe dans l'habitacle, du côté gauche du véhicule. Assurez-vous d'avoir suffisamment d'espace pour vous pencher sous le tableau de bord.

  2. Repérez la zone sous le volant

    Dirigez votre regard sous le tableau de bord, à gauche de la colonne de direction. La prise se trouve juste au-dessus des pédales. Un éclairage d'appoint peut faciliter la recherche dans cette zone parfois sombre.

  3. Retirez le cache de protection

    Un petit cache plastique rabattable ou clipsé peut dissimuler le connecteur OBD2. Retirez-le délicatement en le faisant pivoter ou en appuyant sur les clips de fixation pour accéder à la prise.

  4. Identifiez le connecteur 16 broches

    Vous trouverez un connecteur OBD2 standard à 16 broches, conforme à la norme européenne. Ce port trapézoïdal est compatible avec toutes les valises de diagnostic. Les modèles essence et diesel à partir de 2004 sont garantis compatibles OBD2.
