Où est la prise OBD de diagnostic sur Chevrolet S10 PH 3 ?

Découvrez comment localiser facilement la prise OBD2 de votre Chevrolet S10 Phase 3. Ce guide vous indique précisément où trouver ce connecteur indispensable pour diagnostiquer votre pick-up.

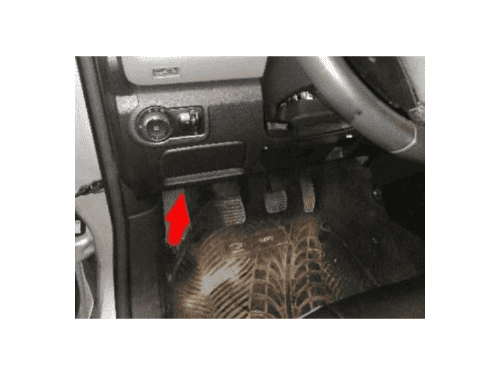

Emplacement de la prise de diagnostic OBD avec fleche rouge sur Chevrolet S10

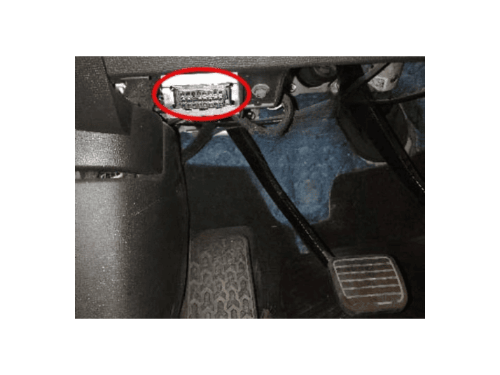

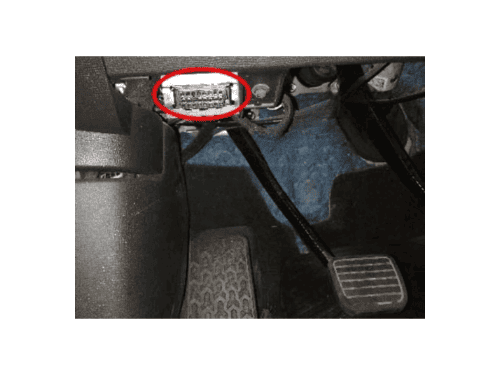

Localisation du connecteur de diagnostic OBD entouré en rouge sous le tableau de bord d une Chevrolet S-10

  1. Installez-vous côté conducteur

    Prenez place sur le siège conducteur de votre Chevrolet S10 Phase 3. Orientez votre regard vers la partie inférieure du tableau de bord, à droite de la colonne de direction. C'est dans cette zone que se trouve la prise OBD2 de votre véhicule.

  2. Repérez le cache de protection

    Identifiez le petit cache amovible situé sous le tableau de bord. Ce couvercle plastique protège le connecteur OBD2 des poussières et des chocs. Il se trouve juste à droite du pédalier, facilement accessible sans outil particulier.

  3. Retirez le cache amovible

    Ôtez délicatement le cache de protection en le tirant vers vous ou en appuyant sur ses clips de fixation. Aucun démontage complexe n'est nécessaire. La prise OBD2 à 16 broches apparaît alors, prête à recevoir votre valise de diagnostic.

  4. Connectez votre outil diagnostic

    Branchez votre appareil de diagnostic sur le connecteur OBD2. Assurez-vous que la connexion est bien enfichée. Mettez le contact sans démarrer le moteur pour permettre la communication entre l'outil et les calculateurs de votre S10 Phase 3.
