Où est la prise OBD de diagnostic sur Fiat Scudo PH 1 ?

Découvrez où se situe la prise OBD2 sur votre Fiat Scudo PH 1 (1996-2006). Ce guide vous accompagne pas à pas pour localiser le connecteur de diagnostic et effectuer vos interventions facilement.

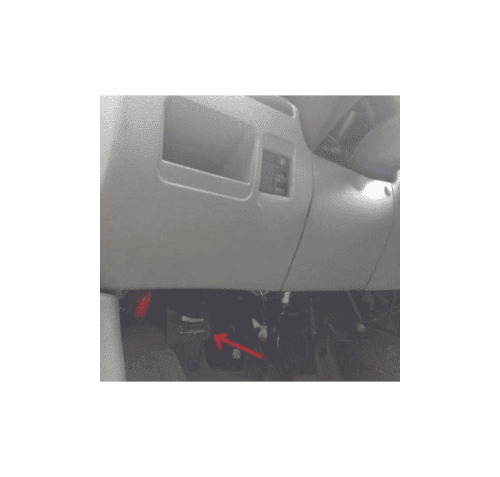

Localisation de la prise de diagnostic OBD sous le tableau de bord d un Fiat Scudo

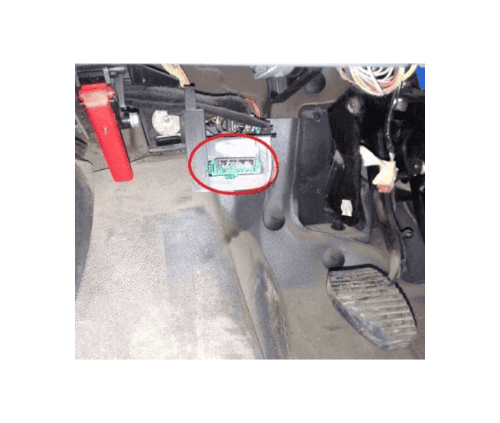

Emplacement de la prise de diagnostic OBD2 entouree en rouge sous le tableau de bord d une Fiat Scudo

  1. Accédez au poste de conduite

    Installez-vous côté conducteur et orientez votre regard vers la partie inférieure du tableau de bord. La prise OBD2 du Fiat Scudo PH 1 se trouve dans cette zone, à proximité immédiate de la colonne de direction ou de la boîte à fusibles.

  2. Repérez le connecteur OBD2

    Cherchez un connecteur trapézoïdal à 16 broches situé sous le volant. Sur ce modèle, il est généralement accessible sans démontage. Pour les versions antérieures à 2001, un adaptateur 3 broches Fiat peut être nécessaire pour établir la connexion.

  3. Branchez votre valise diagnostic

    Insérez fermement le connecteur de votre outil de diagnostic dans la prise OBD2. Mettez ensuite le contact sans démarrer le moteur. Vous pouvez maintenant accéder aux données du calculateur moteur, lire les codes défauts et surveiller les paramètres en temps réel.

  4. Exploitez les fonctions disponibles

    Une fois connecté, lisez et effacez les codes d'erreur enregistrés. Sur les versions post-2001 équipées de motorisations JTD, vous pouvez également accéder aux modules ABS et airbag selon la configuration de votre véhicule.
