Où est la prise OBD de diagnostic sur Ford Escape PH 1 ?

Découvrez l'emplacement exact de la prise OBD2 sur votre Ford Escape PH 1. Ce SUV compact, commercialisé dès 2000, dispose d'un connecteur facilement accessible pour réaliser vos diagnostics électroniques.

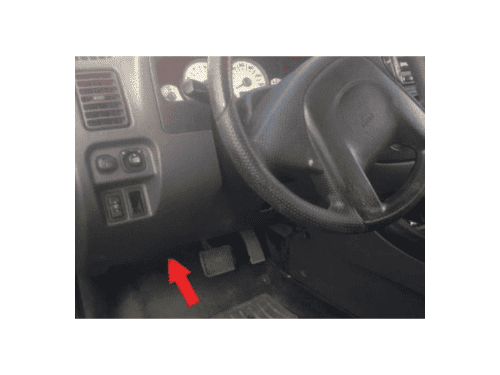

Fleche rouge indiquant l emplacement de la prise de diagnostic OBD2 sur Ford Escape 1

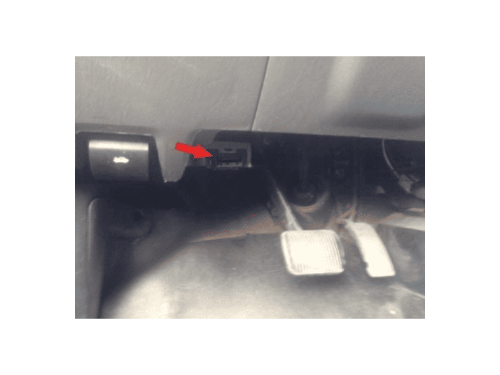

Une flèche rouge indique l emplacement de la prise OBD de diagnostic sur une Ford Escape

  1. Installez-vous côté conducteur

    Asseyez-vous à la place du conducteur ou positionnez-vous face au tableau de bord côté gauche du véhicule. La prise OBD2 de votre Ford Escape PH 1 se situe dans cette zone, sous le volant, à proximité immédiate du pédalier.

  2. Repérez le tableau de bord

    Orientez votre regard sous le tableau de bord, dans la partie inférieure située au-dessus des pédales. La prise OBD2 se trouve juste au-dessus de la pédale d'accélérateur ou légèrement décalée vers la droite de la colonne de direction.

  3. Localisez le connecteur OBD2

    Identifiez le connecteur 16 broches de forme trapézoïdale. Sur ce modèle, la prise est généralement visible directement sans cache de protection à retirer. Elle reste accessible sans aucun outil particulier pour un branchement rapide.

  4. Branchez votre outil diagnostic

    Insérez votre valise de diagnostic dans le connecteur OBD2 en respectant le sens d'insertion. Une fois connecté, mettez le contact sans démarrer le moteur pour permettre la communication entre l'outil et les calculateurs du véhicule.
