Où est la prise OBD de diagnostic sur Ford Escort PH 1 ?

Découvrez où se trouve la prise de diagnostic sur votre Ford Escort PH 1. Ce véhicule des années 80-90 utilise souvent un connecteur propriétaire Ford plutôt qu'une prise OBD2 standard.

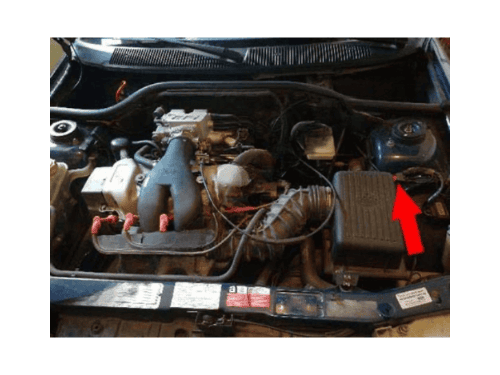

Compartiment moteur d'une Ford Escort 5 pour repérage de la prise diagnostic

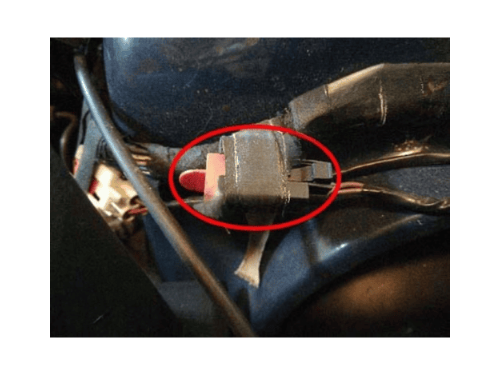

Localisation du connecteur de diagnostic encadré en rouge sur une Ford Escort 5

  1. Identifiez le type de connecteur

    Avant toute recherche, déterminez l'année de votre Ford Escort PH 1. Les modèles antérieurs à 1994 disposent généralement d'un connecteur propriétaire Ford rectangulaire, tandis que les versions plus récentes (1994-1995) peuvent être équipées d'une prise OBD-II 16 broches.

  2. Localisez la prise sous le tableau de bord

    Sur les modèles récents de la phase 1, la prise de diagnostic se situe sous le tableau de bord, côté conducteur. Cherchez un connecteur 16 broches accessible sans démontage, souvent dissimulé près de la colonne de direction ou sous le cache inférieur.

  3. Vérifiez le compartiment moteur

    Pour les Ford Escort PH 1 plus anciennes, le connecteur de diagnostic se trouve fréquemment dans le compartiment moteur. Repérez un connecteur rectangulaire Ford près du bloc moteur ou à proximité de la batterie, généralement protégé par un capuchon.

  4. Prévoyez un adaptateur compatible

    Si votre véhicule dispose d'un connecteur propriétaire Ford et non d'une prise OBD2 standard, vous aurez besoin d'un adaptateur spécifique OBD-I Ford pour connecter votre outil de diagnostic moderne et accéder aux données du calculateur moteur.
