Où est la prise OBD de diagnostic sur Ford F-150 PH 2 ?

Découvrez l'emplacement exact de la prise OBD2 sur votre Ford F-150 Phase 2 (2004-2008). Ce guide vous accompagne étape par étape pour localiser et utiliser le connecteur de diagnostic.

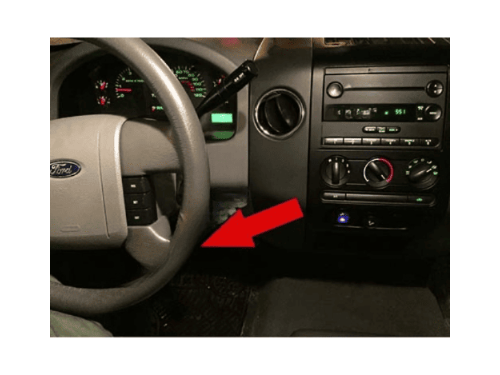

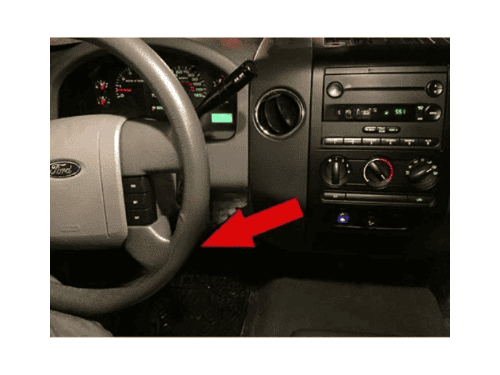

Tableau de bord et volant d un Ford F150 avec flèche rouge indiquant l emplacement de prise OBD

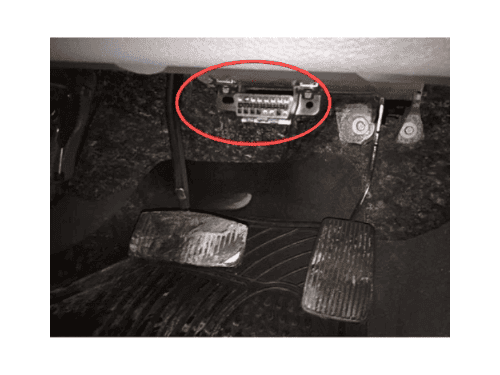

Localisation de la prise de diagnostic OBD2 sous le tableau de bord d'un Ford F150

  1. Localisez le tableau de bord

    Installez-vous à la place conducteur de votre Ford F-150 PH 2. Orientez votre regard sous le tableau de bord, dans la zone située entre le volant et la portière. C'est dans cet espace que se trouve le connecteur OBD2 de votre véhicule.

  2. Repérez la colonne de direction

    Identifiez la colonne de direction de votre F-150. La prise OBD2 se situe à droite de celle-ci, légèrement en retrait. Positionnez-vous de manière à avoir une vue dégagée sur la zone au-dessus des pédales pour faciliter votre recherche.

  3. Identifiez le connecteur 16 broches

    Repérez le connecteur OBD2 de forme trapézoïdale comportant 16 broches. Il est conforme à la norme OBD2 standard et reste accessible sans outil. Ce connecteur noir est orienté vers le bas pour permettre un branchement aisé de votre valise de diagnostic.

  4. Branchez votre outil diagnostic

    Insérez la fiche de votre valise de diagnostic dans le connecteur OBD2 en respectant le sens d'insertion. Une fois connecté, vous pourrez lire les codes défauts, interroger les calculateurs moteur V6 4.2L, V8 4.6L ou V8 5.4L Triton, et afficher les données en temps réel.
