Où est la prise OBD de diagnostic sur Ford Focus PH 4 ?

Découvrez où se situe la prise OBD2 sur votre Ford Focus PH 4 (génération lancée en 2018). Ce guide vous accompagne pour localiser rapidement le connecteur diagnostic de votre véhicule.

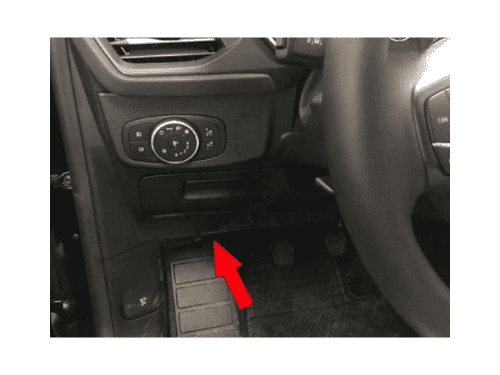

Emplacement de la prise de diagnostic OBD2 sous le volant d une Ford Focus 4

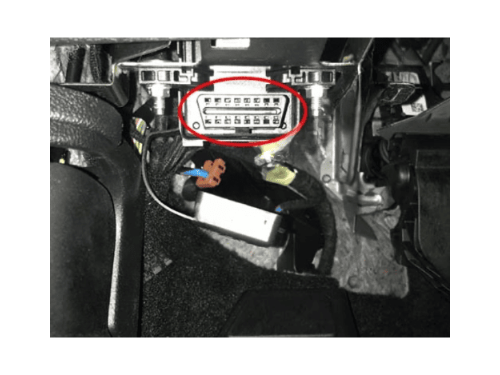

Photo montrant l'emplacement de la prise OBD sur une Ford Focus 4 entourée en rouge

  1. Positionnez-vous côté conducteur

    Installez-vous à la place du conducteur et orientez votre regard vers la partie inférieure du tableau de bord. La prise OBD2 se trouve dans cette zone, à droite de la colonne de direction, juste au-dessus de la pédale de frein.

  2. Repérez le cache rabattable

    Un petit cache de protection peut masquer le connecteur OBD2. Cherchez un élément plastique rabattable situé dans le vide-poche ou directement sous le tableau de bord. Ouvrez-le délicatement pour accéder à la prise.

  3. Identifiez le connecteur 16 broches

    La prise OBD2 est un connecteur trapézoïdal standardisé comportant 16 broches. Elle est directement accessible sans outil et compatible avec toutes les valises de diagnostic multimarques utilisant le protocole CAN.

  4. Branchez votre valise diagnostic

    Insérez fermement le connecteur de votre outil diagnostic dans la prise OBD2. Une fois connecté, vous pourrez lire les codes défauts, interroger les calculateurs (moteur, ABS, airbags, transmission) et suivre les données en temps réel sur toutes les motorisations EcoBoost, mHEV, EcoBlue et Flexifuel.
