Où est la prise OBD de diagnostic sur Ford Galaxy RHD ?

Découvrez comment localiser la prise OBD2 de votre Ford Galaxy RHD (conduite à droite). Ce guide vous accompagne étape par étape pour accéder facilement au connecteur de diagnostic sur les modèles de 2006 à aujourd'hui.

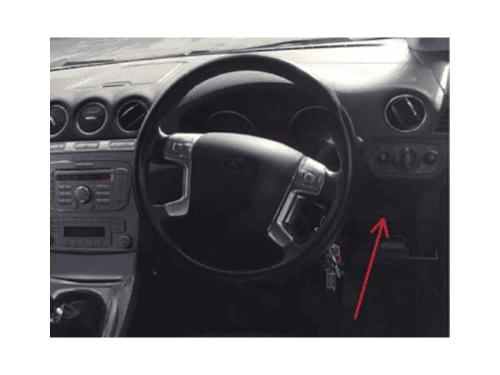

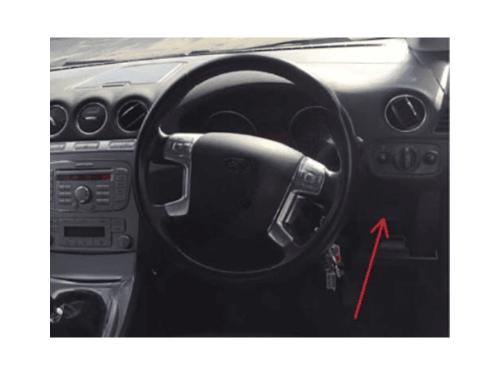

Flèche rouge montrant l'emplacement de la prise OBD2 sur le tableau de bord d'une Ford Galaxy 3

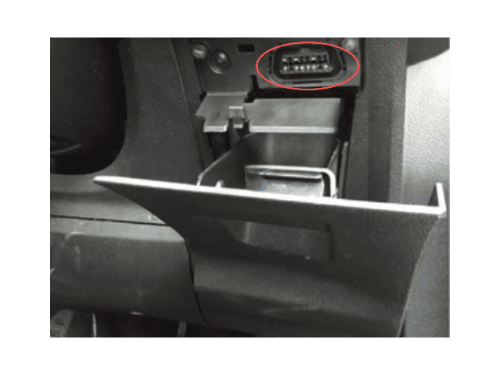

Emplacement de la prise de diagnostic OBD2 sous le tableau de bord d une Ford Galaxy 3

  1. Repérez la zone sous le tableau de bord

    Installez-vous côté conducteur (à droite sur les versions RHD) et orientez votre regard vers la partie inférieure du tableau de bord. La prise OBD2 se situe dans cette zone, à droite de la colonne de direction, au-dessus de la pédale de frein.

  2. Identifiez le cache plastique

    Un cache de protection peut dissimuler le connecteur OBD2 sur votre Ford Galaxy RHD. Repérez ce petit panneau en plastique situé dans la zone identifiée précédemment. Il se retire généralement à la main, sans outil particulier.

  3. Retirez le cache de protection

    Dégagez délicatement le cache plastique en le tirant vers vous ou en appuyant sur les clips de fixation. La prise OBD2 standard 16 broches apparaît alors, directement accessible pour y brancher votre valise de diagnostic.

  4. Connectez votre outil de diagnostic

    Insérez le connecteur de votre valise de diagnostic dans la prise OBD2 en respectant le sens des broches. Une fois branché, vous pourrez interroger les calculateurs moteur, ABS, airbags et transmission, quelle que soit la motorisation de votre véhicule.
