Où est la prise OBD de diagnostic sur Ford Ikon PH 1 ?

Découvrez où se situe la prise OBD2 sur votre Ford Ikon PH 1. Ce guide vous accompagne étape par étape pour localiser facilement le connecteur de diagnostic sur cette version tricorps de la Fiesta.

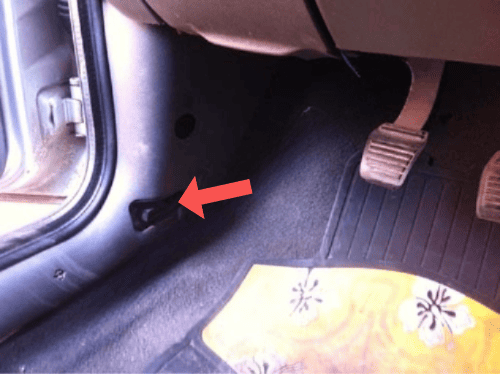

Flèche rouge indiquant l emplacement de la prise OBD sur une Ford Ikon

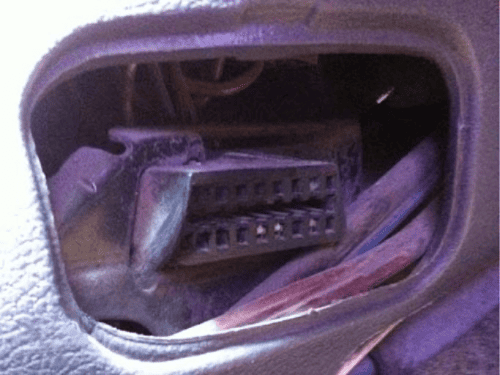

Emplacement de la prise de diagnostic OBD2 à bord d une Ford Ikon

  1. Accédez au côté conducteur

    Installez-vous à la place du conducteur et observez la zone située sous le tableau de bord. La prise OBD2 de la Ford Ikon PH 1 se trouve dans cette partie basse de l'habitacle, à proximité immédiate de la colonne de direction.

  2. Repérez la colonne de direction

    Orientez-vous vers la gauche de la colonne de direction, juste au-dessus du pédalier. Le connecteur OBD2 est positionné dans cette zone, parfois légèrement en retrait pour des raisons d'encombrement et de protection.

  3. Vérifiez la présence d'un cache

    Sur certaines versions, la prise peut être dissimulée derrière un petit cache plastique ou une trappe amovible. Retirez délicatement cet élément de protection si nécessaire pour accéder au connecteur à 16 broches.

  4. Confirmez la compatibilité OBD2

    Les Ford Ikon PH 1 essence à partir de 2001 sont généralement compatibles avec la norme OBD2. Si votre modèle est plus ancien, vérifiez la présence du connecteur standardisé avant de brancher votre outil de diagnostic.
