Où est la prise OBD de diagnostic sur Ford Taurus PH 1 ?

Découvrez comment localiser le connecteur de diagnostic sur votre Ford Taurus PH 1, berline américaine produite entre 1986 et 1991. Ce modèle n'est pas équipé d'une prise OBD2 standard mais d'un connecteur propriétaire Ford EEC-IV.

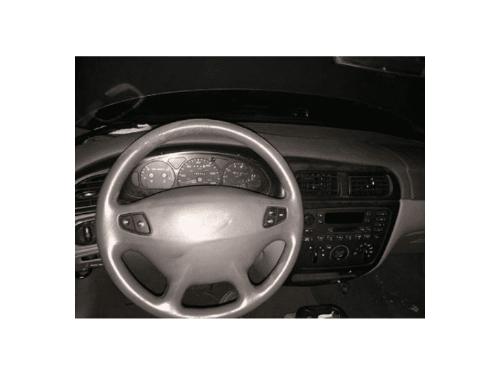

Tableau de bord et volant d'une Ford Taurus compatible avec le diagnostic iCarsoft
Photo de l'habitacle sous le tableau de bord d'une Ford Taurus montrant la prise OBD2

  1. Ouvrez le capot moteur

    Accédez au compartiment moteur de votre Ford Taurus PH 1. Le connecteur de diagnostic EEC-IV se situe dans cette zone, généralement du côté conducteur. Repérez la boîte à fusibles ou l'amortisseur avant gauche pour vous orienter efficacement.

  2. Identifiez le connecteur EEC-IV

    Recherchez un petit connecteur rectangulaire ou en forme de "D" à 6 broches. Il ne s'agit pas d'une prise OBD2 16 broches standard. Ce connecteur propriétaire Ford est souvent gris ou noir, fixé près de la paroi du compartiment moteur.

  3. Utilisez un adaptateur compatible

    Les valises OBD2 classiques ne fonctionnent pas directement sur ce véhicule. Vous devez utiliser un outil compatible EEC-IV ou un adaptateur spécifique EEC-IV vers OBD pour interroger les calculateurs électroniques et lire les codes défauts moteur.

  4. Méthode alternative du code clignotant

    Sans outil de diagnostic, reliez les broches de test du connecteur avec un fil adapté. Observez ensuite les clignotements du voyant moteur sur le tableau de bord pour interpréter les codes erreurs selon la documentation Ford.
