Trouver la prise OBD2 sur votre Mercedes Classe A 170 ?

Découvrez l'emplacement exact de la prise OBD2 sur votre Mercedes Classe A 170. Ce guide vous accompagne étape par étape pour localiser facilement ce connecteur essentiel au diagnostic de votre véhicule.

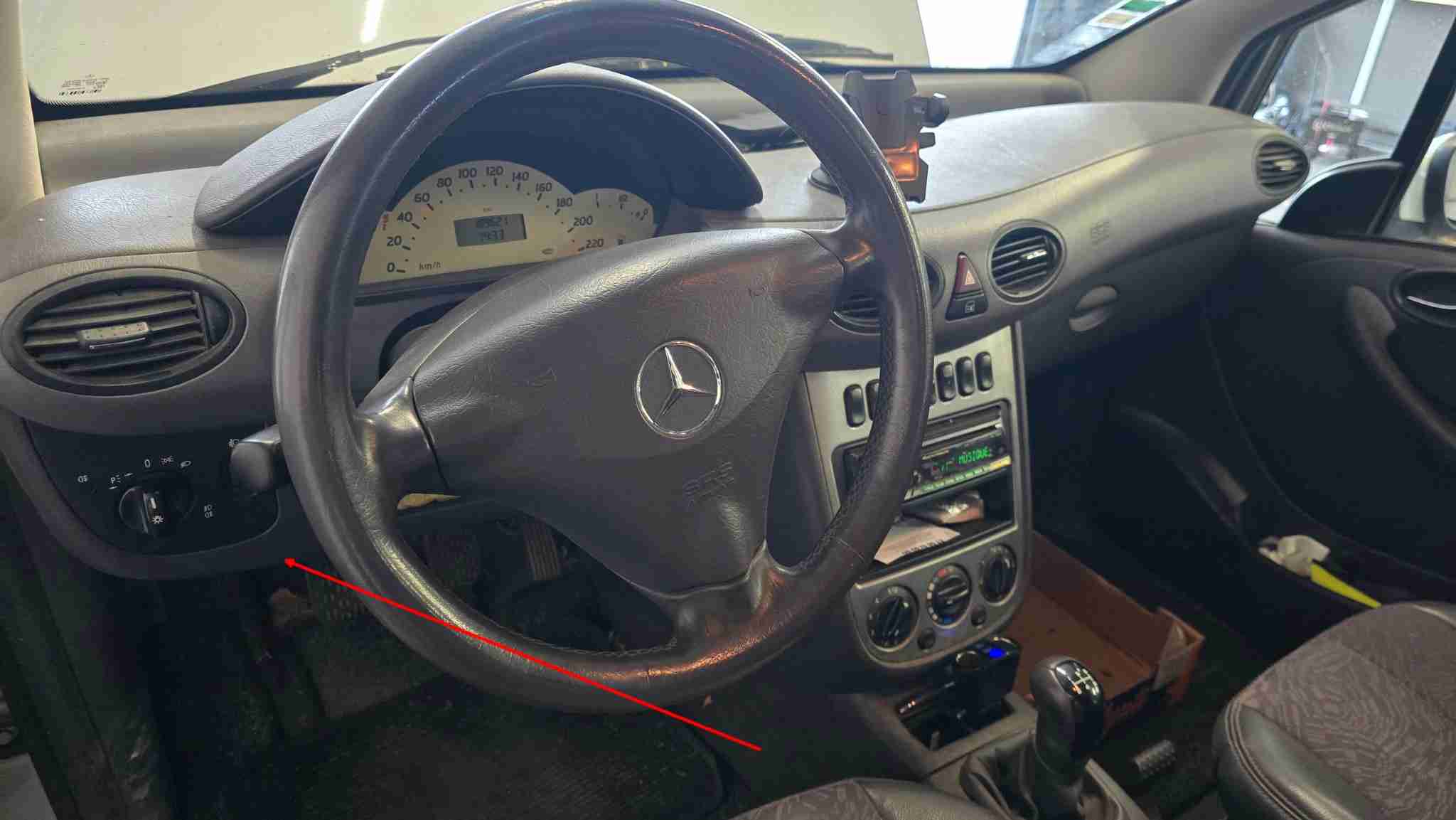

Localisation de la prise de diagnostic OBD sur le tableau de bord d une Mercedes Classe A

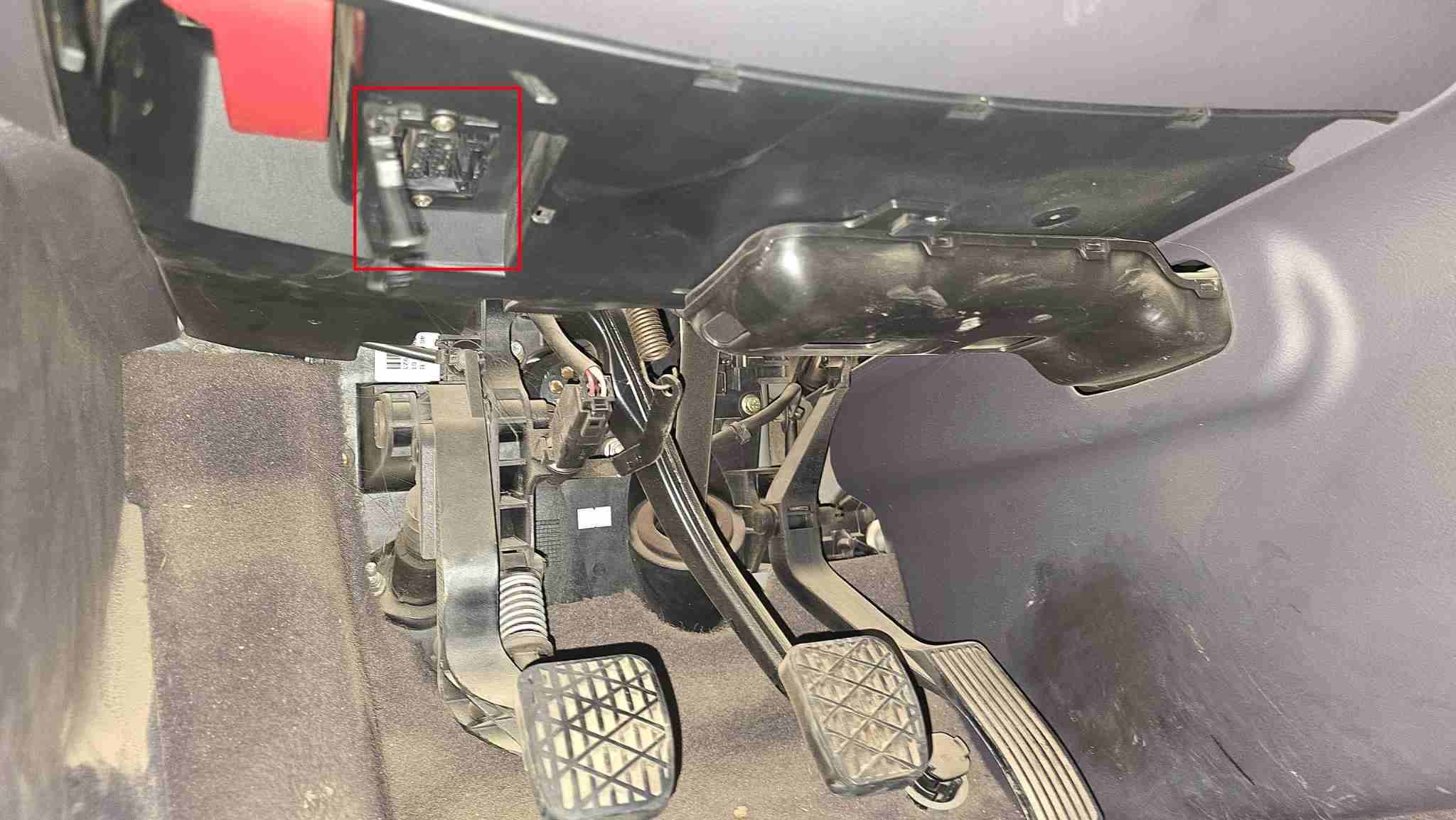

Emplacement de la prise OBD2 encadrée en rouge sur une Mercedes A170

  1. Positionnez-vous côté conducteur

    Installez-vous à la place du conducteur de votre Mercedes A170. La prise OBD2 se situe dans cette zone, sous le tableau de bord, à proximité immédiate des pédales. Prenez le temps de bien observer l'espace disponible sous le poste de pilotage.

  2. Repérez le cache de protection

    Regardez attentivement sous le volant, au niveau des pédales. Vous remarquerez un cache en plastique qui dissimule la prise de diagnostic. Ce cache protège le connecteur OBD2 des poussières et des chocs du quotidien.

  3. Retirez le cache délicatement

    Ôtez le cache de protection sans forcer. Cette opération s'effectue facilement à la main, sans outil particulier. Le cache se déclipse généralement par simple pression ou en tirant doucement vers vous pour libérer l'accès.

  4. Connectez votre outil diagnostic

    Une fois le cache retiré, la prise OBD2 apparaît clairement. Branchez votre valise de diagnostic en veillant à bien aligner les broches du connecteur. La connexion doit être ferme pour assurer une communication optimale avec l'électronique du véhicule.
